  • 加高双层压瓦机

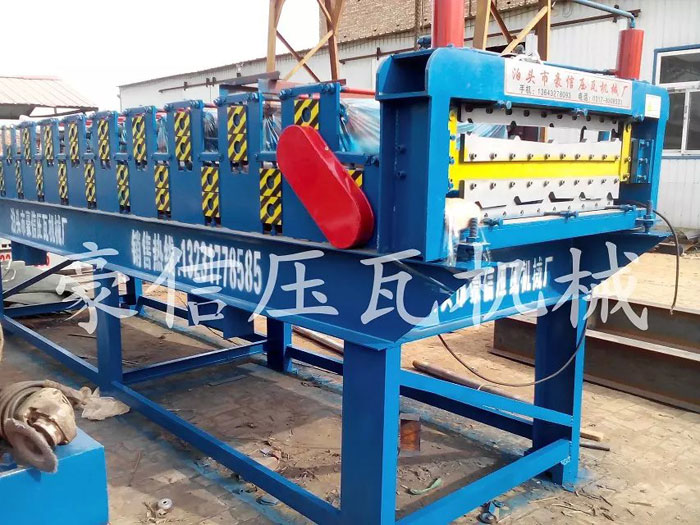

    加高双层压瓦机

    产品概述
    加高双层压瓦机经济实惠,可将两型号设备合成一台,即节省占地面积,而且双层成本要远远低于两台单层机,是用户 。


    加高双层压瓦机加高双层压瓦机


    加高双层压瓦机经济实惠,可将两型号设备合成一台,即节省占地面积,而且双层成本要远远低于两台单层机。

    加高双层压瓦机由进料导入平台、成型主机、成型剪切装置、液压站、电脑控制系统等几部分组成。选装配置有普通放料机、液压放料机。

    加高双层压瓦机采用双层设计,一机两用,占地面积小,运输方便,节约成本。本厂售后服务完善,并可根据用户要求进行设计制造,同时对用户进行指导,生产、安装、调试维修。

    加高双层压瓦机有许多参数要设定,用文本屏设定。参数设定有设备参数和用户参数设定两种。设备参数有:单脉冲长、过冲量、压型距、压型时间、切刀时间等等。用户参数有:张数、长度、   节、末节、节距、节数等等。

    在现代化厂房、仓库、高层建筑施工及大型加油站等很多都使用了彩色钢瓦,甚至是琉璃瓦式彩色钢瓦,使得这些建筑的外观生动、漂亮。这些彩色钢瓦都是采用彩色钢板经压瓦机生产出来的。彩色钢板进入压瓦机,通过各种型状的辊轮,压制成各型状,通过切刀切成定量的长度。如果需要琉璃瓦状的,还可以压型。这样就可以做成各式各样的彩色钢瓦。

    双层彩钢瓦设备的加工步骤及加工过程:

    加高双层压瓦机分,辊道成型部分、压型部分、剪切部分

    在辊道成型之前,还要送彩钢板料,辊道成型部分是由电机拖动,动力来源是液压泵,然后由链条带动各辊转动,咬合彩钢板,轧弯成各种规格瓦型,压型部分是液压缸带动模具上下移动,可以把彩钢压成许多节,形似琉璃瓦。剪切部分是液压缸带动刀具上下移动,可以把彩色钢瓦切断。

    加工过程如下:彩色钢板进入辊道成型部分,成型后到压型部分,压成等距离的节状板形,切刀负责定长切断。

    PLC的电控介绍:

    执行部分有变频器驱动电机,液压站电机,压型的两个液压电磁阀,切刀的两个液压电磁阀。

    检测部分有:检测彩色钢瓦长度的脉冲编码器,压型的上下行程开关,切刀的上下行程开关,压型的上下操作按钮,切刀的上下行程按钮,急停开关,液压启停开关等等。

    加高双层压瓦机的特点:

    1、该加高双层压瓦机采用自动控制软件,实现生产信息化管理。

    2、加高双层压瓦机自动化控制系统采用高集成的网络,使自动化系统性能   优越。

    3、该加高双层压瓦机还具有操作、维护、保养以及机械的调试、模具   换容易等优点。

    加高双层压瓦机的使用范围及优缺点:

    加高双层压瓦机在用料上和单层区别不大,关键是设备的大架用料要考虑到强度要足够大,才能承受两台机器的重量而不至于结构变形,能经受机器的长途运输,以及转换场地不至于造成机器水平改变,从而导致机器无法使用。其余的还有彩钢瓦设备的中板厚度要足够,因为中板的高度要接近单层压瓦机的两倍,但是宽度只是单层彩钢设备的3分之一左右,所以厚度在16-18毫米为宜。双层彩钢设备的优点是价格便宜,相对于单层机器而言,而且省空间,只要一台机器占地空间,耗电是同型号单层彩钢压瓦机的一半。缺点是两种型号的彩钢板不能同时生产,出现故障时两种型号都不能生产。

    加高双层压瓦机的技术参数:

    进板宽度:1000mm

    机器尺寸:5500mm*1400mm*1200mm

    大架:300H钢

    中板14mm

    轴Φ70,实心轴

    轴承:6210

    瓦盒:110*130*40

    压板厚度:≤0.8mm

    排数:910压瓦机9排,900压瓦机9排

    电器采用变频器,编码器

    电机功率:3KW。

    变频器:4KW

    链轮、链条:6分

    后剪切刀片采用Cr12模具
