  • 磨具剪切C型钢机

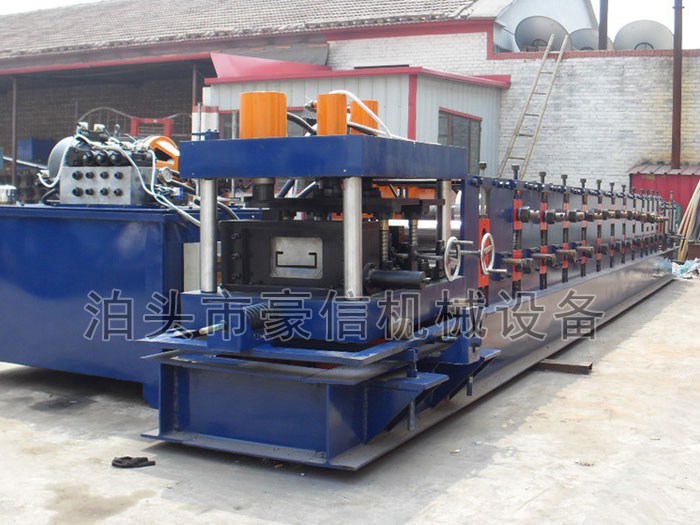

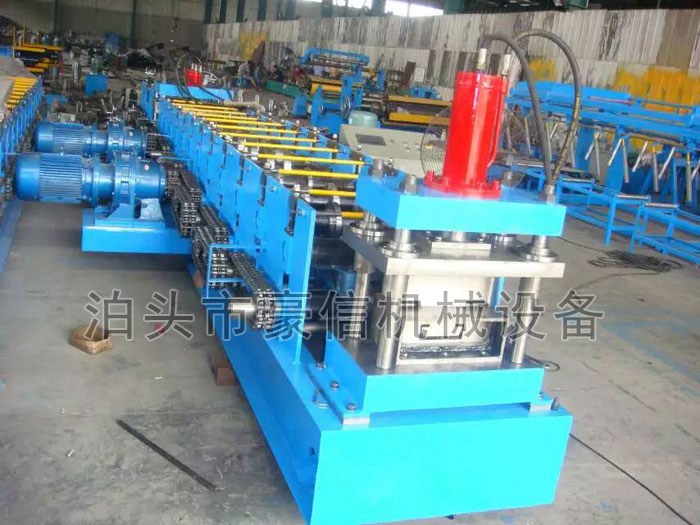

    磨具剪切C型钢机

    产品概述
    磨具剪切C型钢机主要由被动装料架、整平装置、冲孔装置、成型后切断装置、液压站、电脑控制系统等。


    磨具剪切C型钢机磨具剪切C型钢机
    磨具剪切C型钢机磨具剪切C型钢机


    磨具剪切C型钢机主要由被动装料架、整平装置、冲孔装置、成型后切断装置、液压站、电脑控制系统等。本机采用自动飞锯冲孔,操作简便等特点。主要用途产品可作为大中型工业民用建筑的主体受力结构。C型钢机又叫C型钢檀条机,是众多的压瓦机品种的其中一种,是一种基础性的压瓦机种类。与彩钢板成型机不一样,它是液压动力,而且功率很大,一般在22KW左右,类似于剪板折弯机,一般控制过程复杂,多采用PLC控制。

    磨具剪切C型钢机的结构:

    磨具剪切C型钢机主要由被动装料架、整平装置、冲孔装置、成型后切断装置、液压站、电脑控制系统等。

    C型钢机设备工艺流程:带钢从设备的尾部送入,经过各种压辊压制成C型钢从头部送出。传统工艺中,C型钢压制成型后需要人工进行定长切断,再搬运到冲孔设备按照客户要求的尺寸打孔,生产不能连续,效率不高。

    C型钢属于   经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理,它们能使钢材   高地发挥效能,提高承裁能力。不同于普通工字型的是H型钢的翼绣进行了加宽,且内、外表面通常是平行的,这样可便于用螺桂和其他构件连接。其尺寸构成合理系列,型号,便于设计选用。C型钢机又叫C型钢檀条机,是众多的压瓦机品种的其中一种,是一种基础性的压瓦机种类。与彩钢板成型机不一样,它是液压动力,而且功率很大,一般在22KW左右,类似于剪板折弯机,一般控制过程复杂,多采用PLC控制。

    磨具剪切C型钢机是一套轧辊可生产多种规格C型檩条成品的单卷成型机组。该机主要由被动装料架、整平装置、冲孔装置、成型后切断装置、液压站、电脑控制系统等。本机采用自动飞锯冲孔,操作简便等特点。C型钢机主要用途产品可作为大中型工业民用建筑的主体受力结构。

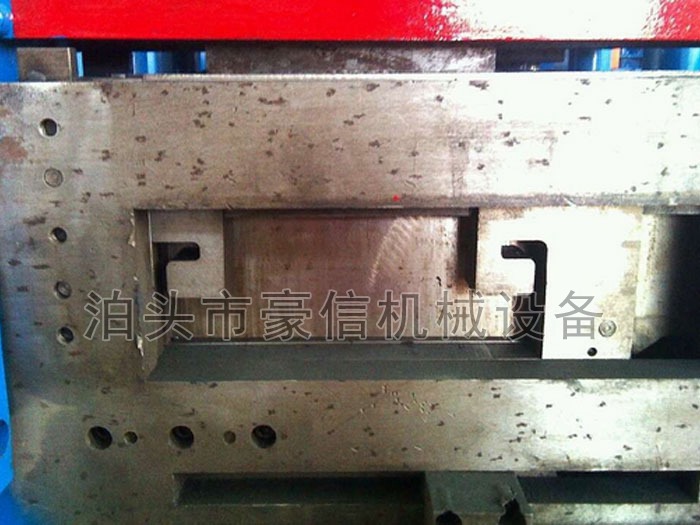

    磨具剪切C型钢机使用的模具需一个上模和六个相同规格尺寸的下模,先安装上模和一个下模,下模直接安装在六方转轮工作台上,上模安装在滑座底面上,并放置适当厚度的垫板,上下模合模后,四周边间隙均匀,上下模之间距离等于所需瓦坯的厚度。然后再以上模为准,工作台转位,安装其余五付下模,全部安装好上下模以后才能开车进行压瓦。

    磨具剪切C型钢机的技术参数:

    1、主机长9米、宽1.1米、高1.6米;净重6吨。

    2、半自动设备自动开关机、自动计米、切割锯切断;全自动设备包括全部采用电脑控制,自动任意冲孔。

    3、机架采用350H型钢、主轴采用45#圆钢、轮全部采用轴承钢材料,经过调质淬火处理。

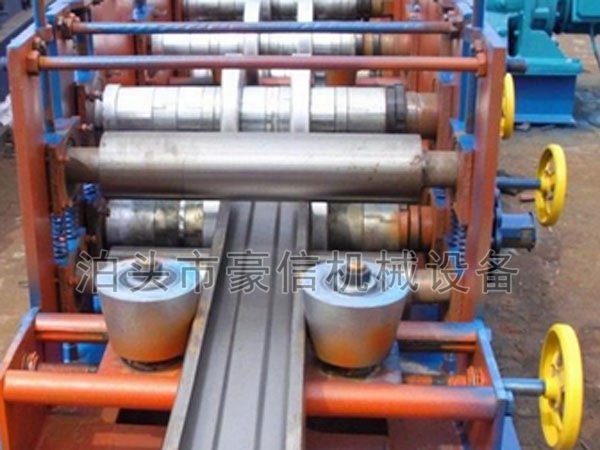

    4、C型钢经过14排轴轧制而成,链轮、链条、行星摆线减速机传动。电机功率采用11KW-6极,每分钟生产8-12米。

    5、整平装置前校平,采用上二下三;后校平,采用一对一。

    6、设备采用外调形式,单面调整,调整,操作简单。

    7、80-300可以轧制从80mm、100mm、120mm、300mm各种型号的C型钢。
